自动打螺丝机系列【 Z轴组件】

时间：2022-01-09 08:05:04浏览：0次

1、产品概述

2、产品结构

1.2.1供料图片

1.2.2相关参数及配件

注意:1、此设备为定制型设备配件，不考虑通用性。

2、需提前备好螺丝及工件，以便设计夹咀及相关组件。

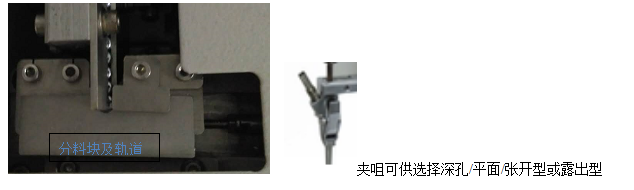

1.2.3部份定制件设计说明：

注：以上部位需要按照实际螺丝规格、锁付工件锁付位置的角度和尺寸等实际情况定制，均为非标准化部件。

1.2.4详细构造说明：

a. 本产品采用塞钢涡轮旋转式上料系统，噪音小，体积小，重量轻；

b. 自动排料，选料，空料自动补料，无料报警；

c. 带自动记数功能，可清零，方便统计；

d. 送料可选用感应装置，无重复给料；

e. 卡料分为三部份，分料轨道及分料块卡料，拔开分料轨道上方的定位装置或打开分料块的料道盖取出被卡螺丝；另一部份为夹头上卡铆钉，将夹头两侧的夹片螺丝打开，清出被卡螺丝，一般两分钟内可完成卡料清除工作；

f. 不使用振动盘，所以螺丝没有振动，不会掉色；

g. 用材：夹咀及分料块组件采用特殊用钢材料制作并作特别处理使用寿命更长，电气材料进口产品优先使用确保本产品的稳定性。

3、适应范围

1) 可适应于指定的工件螺丝锁付；

2) 可适应于玩具、电子、数码、小家电、电器、LED等各行业；

4、产品优势：

①　高效：速度达每秒出一颗螺丝，结合自动化设备，小时产能可达3000颗；

②　稳定：万分之五的卡料率，且卡料排除非专业人士均可在两分钟内搞定；

③　节能：单机的耗电量不足50W；

④　省人：单台设备按正常熟练人工计算，约可省1-3人；

⑤　环保：设备无污染源不产生废气废水废渣，螺丝不经手让产品无二次污染；

⑥　快速：即拿即装，方便快捷。

5、使用方法：

1) 接入自动平台或流水线三维龙门架，固定好Z轴；

2) 料仓倒入螺丝，以不超过轨道下边沿为准；

3) 开启电、气开关，检查电源有无显示异常，气压够不够；

4) 检查夹头有无螺丝；

5) 设定好锁付路径程序；

6) 开始锁付；

7) 如果振动过响噪音过大或直振一直在强振时，可调低振动值；

8) 结束工作后，关掉供料排列机电源开关，关掉气源开关。
